葉輪直徑的確定

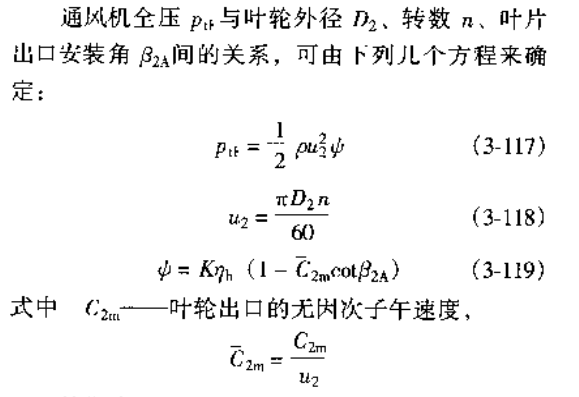

在選定葉片出口角B2A以后,從圖3-40或3-41可決定出壓力系數ψ。再由公式(3-117)確定滿足所需壓力條件的葉片出口圓周速度2、但是圓周速度a2又與通風機噪聲及毋輪強度等有密切的關系。例如通風機漩渦噪聲的聲功率與成正比。所以,在滿足一定全壓的條件下,通風機的噪聲及葉輪強度反過來又限制了葉片出口角度B2A的選擇。如果在設計中不可能再降低圓周速度2時,為了減少通風機的噪聲,可以采用消聲器;為了使葉片有足夠強度,可采用合金材料等。
.png)
用公式(3-18)決定葉輪外徑D2時,應先決定通風機轉速n,如通風機為直聯結構,通風機的轉速應等于原動機的轉速。如用帶傳動,其轉速可任意選定。在保持圓周速度a2一定的條件下,提高通風機的轉速,可減少葉輪的外徑。但是轉速的提高勢必影響到比轉速n、及葉輪的形式由公式(3-118)計算出D2,再根據GB/T321-1980《優先數和優先數系》中的R2O系列,最后確定出葉輪直徑(即葉輪葉片外緣直徑)。
-
